Разработка и изготовление шкафов для создания АСУ ТП

Разрабатываемые шкафы предназначены для размещения электронных компонентов, модулей ввода/вывода и электрооборудования (в дальнейшем – комплектующие), используемых при создании АСУ ТП. Шкафы обеспечивают выполнение функций контроля, программно-логического управления  и  регулирования технологических процессов.
Комплектующее оборудование может быть смонтировано в настенных шкафах или в напольных шкафах одно или двухстороннего обслуживания.

Типы и назначение шкафов:

Наименование Функциональное назначение
Шкаф контроллеров и средств коммуникации (КСК)
Размещение программируемых контроллеров,  средств коммуникации.
Шкаф модулей ввода/вывода искробезопасного МСО-И) или обычного исполнения (МСО-О)
Размещение модулей ввода/вывода и барьеров искрозащиты. Обеспечивает контроль и управление  полевыми средствами автоматизации.
Шкаф управления исполнительными механизмами (УИМ)
Управление элекрозадвижками, отсекателями и электро-двигателями без регулирования  производительности).
Шкаф управления преобразователями частоты (УПЧ)
Управление производительностью электродвигателей насосов, воздушных холодильников.

Шкафы являются проектно-компонуемыми изделиями. При необходимости шкафы могут быть скомбинированы по функциональному назначению.

Примеры разрабатываемых шкафов приведены ниже.

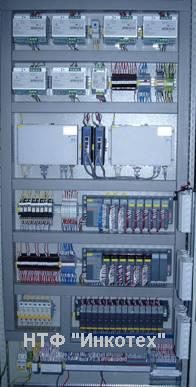

Комбинированный шкаф КСК с МСО-И
Шкаф КСК программируемых контроллеров и средств коммуникации) предназначен для размещения:
 — промышленных программируемых контроллеров;
 — источников питания;
 — преобразователей интерфейсов RS-485 и т.п.;
 — коммутаторов сети Ethernet для связи с АСУ ТП верхнего уровня;
 — вытяжной вентиляционной системы или кондиционера для охлаждения воздуха;
 — нагревательного элемента – для подогрева воздуха;

Примечание:
в шкафах КСК могут размещаться реле контроля напряжения и источники бесперебойного питания, обеспечивающие работоспособность контроллеров при отказах питания;

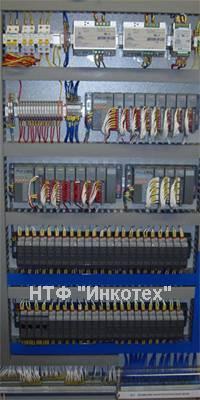

Шкаф МСО-И
Шкаф МСО-И (модулей ввода/вывода) предназначен для размещения:
 — объединительных плат для установки модулей ввода - вывода аналоговых и дискретных сигналов, в том числе искробезопасных сигналов;
 — барьеров искрозащиты;
 — источников питания;
 — нормирующих преобразователей нестандартных сигналов.

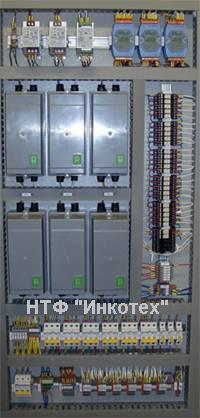

Шкаф УИМ
Шкаф УИМ (управление исполнительными механизмами) предназначен для размещения:
 — объединительных плат для установки модулей ввода – вывода, используемых для управления исполнительными механизмами (насосами, вентиляторами, задвижками, клапанами, отсекателями, шиберами и т.д.);
 — бесконтактных, контактных, а также магнитных пускателей.

Примечание:
допускается размещение кнопок управления исполнительными механизмами на двери шкафа.

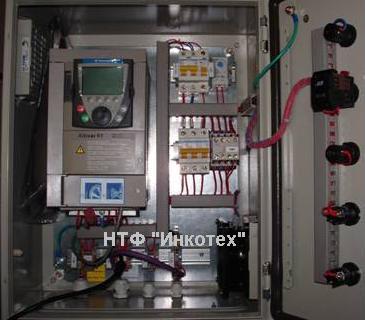

Шкаф УПЧ


Шкаф УПЧ
Шкаф УПЧ (управление преобразователями частоты) предназначен для размещения:
 — преобразователей  частоты (управление частотой вращения асинхронных электродвигателей, электроприводов и т.д.);
 — пускателей;
 — органов управления и сигнализации.

Примечание:
допускается размещение кнопок управления на двери шкафа.

Шкафы используемые  для создания АСУ ТП, рассчитаны на эксплуатацию в промышленных условиях, имеют все необходимые атрибуты для обеспечения эксплуатационной надёжности. Для увеличения надежности шкафов возможно резервирование всех его компонентов.

Изготовление шкафов выполняется по документации, разрабатываемой в НТФ ”Инкотех” или же по документации Заказчика. Комплектация шкафов выполняется в соответствии со спецификацией, согласованной с Заказчиком. При изготовлении шкафов учитываются пожелания Заказчика по брендам производителей компонентов, или же Заказчику рекомендуется оборудование, оптимальное по соотношению цена/качество.

Монтаж, наладка и выходной контроль шкафов осуществляется на производственном участке  ООО НТФ «Инкотех».

Перед поставкой все  электрооборудование проходит непрерывные тестовые испытания в течение 5-ти суток.

По вопросу изготовления шкафов для создания АСУ ТП Вы можете направить запрос на e-mail sales@incotech.com.ua или обратиться лично по телефону +38(06452)50853.
